İZOLASYON (YALITIM) TÜRLERİ

Isı yalıtım malzemeleri; taşyünü, polistren, cam yünü, polietilen, poliüretan, cam köpüğü, fenol köpüğü, gibi ısı iletkenlik değeri 0.060 kcal/mhC değerinin altında olan malzemelerdir. Yapı malzemelerinden (tuğla, gazbeton, taş vb.) yüksek ısı yalıtımı özellikleri beklenemez ve bu maddeler yalıtım amaçlı kullanılmazlar. Ses yalıtımı için ise dinamik sertliği yüksek malzemelerin kullanımı söz konusu değildir. Bu malzemelerden ancak ses yalıtım malzemeleri ile birlikte kullanıldığında sonuç alınabilir. Yalıtım maddelerini seçerken, başta ekonomi olmak üzere şu noktaları göz önünde bulundurmayı ihmal etmeyin.
Sadece yalıtımda kullanılmak üzere imal edilen malzemeler ucuz değildir. Çeşitli yalıtım malzemeleri arasında seçim yapmanız gerektiğinde hafif ve ekonomik olanları tercih edin. Beton, tuğla, ahşap gibi yapı malzemeleri yalıtım amaçlı kullanıldıklarında maliyeti yükseltir. Bu tip inşaat malzemelerinin yerine yalıtım malzemelerini kullanın. Yapı yalıtım maddesi inorganik olmalıdır. Yalıtım malzemesi kullanışlı olmalı, monte edilirken fazla işçilik gerektirmemelidir. Yalıtım malzemelerinin, taşınamayacak kadar ağır ve büyük olmamalarına dikkat edin.


İzolasyonda dikkat edilmesi gerekli noktalar
Kötü bir ısı izolasyonu yazın sıcağı, kışın ise soğuğu olduğu gibi içeriye yansıtır. Camyünü, taşyünü ve polistren gibi uzun zamandır kullanılan izolasyon malzemeleri yerine artık daha çok alüminyum folyo esaslı yalıtıcılar tercih ediliyor. Hafif ve uygulaması kolay alüminyum folyo esaslı yalıtıcılar yalıtımı, ışıma yolu ile yayılan ısı enerjisini yansıtarak sağlar. Isı izolasyonu altına yapılan su izolasyonu ise bitüm esaslı kağıt ve membranlarla yapılır. Bu izolasyon su buharının yoğunlaşmasını sağlar ve suyun bina içine sızmasını engeller. Buhar izolasyonu, buhar yalıtımı sağlar. Buharın dışarı atılmaması durumunda, sıcak hava ile soğuk havanın temas ettiği ara kesitlerdeki su buharı yoğunlaşarak su haline gelir. Bu da binada küflenmeye neden olur.


Duvar izolasyonu: Duvarların ısı depolama kapasitesi yüksektir. Binanın yapımı için seçilen yapı ve yalıtım malzemelerinin kalınlıkları, o yapının enerji tüketimine önemli ölçüde tesir eden faktörlerdir. Isı yalıtımında dikkat edilmesi gereken bir diğer nokta da ısı köprülerinin oluşmasının önlenmesidir. Birinci derecede ısı köprülerine; duvar yapı malzemesinin birleştirilmesinde kullanılan harç, kolon, kiriş, lenton, denizlik ve metal doğramalar neden olur. Temografik kameralar ile rahatlıkla gözlenebilen bu durumu önlemek için bina, iç veya dış yüzünden, ısı yalıtım malzemeleri ile hesaplanan kalınlıkta kaplanmalıdır.


Çatı izolasyonu: Yapıların ana bölümlerinden biri olan çatılar, yazın kavurucu sıcaklarında, kış aylarının yağmurlu ve karlı günlerinde beklenmedik sorunlarla karşılaşmanıza neden olabilir. Bunu önlemenin en iyi yolu ise izolasyon özelliğine sahip bir çatı kaplama malzemesi seçerek montajı sırasında çok özenli davranmak. Farklı hava koşullarına dayanıklı olması, esnekliği, yapının mimari yapısına uygunluğu gibi unsurlar, çatı kaplama malzemesi seçiminde özellikle dikkat edilmesi gereken noktalar.



Cam Yünü  ( Glass Fiber )

Silis kumunun ergitilerek lifli hale getirilmesinden oluşur. Kullanım şekli ve yerine göre çeşitli yoğunluklarda Boru, Şilte, Levha olarak üretilmektedir.

Isı iletkenlik değeri λ = 0,040 w/mK dır. (TS825)-

Su buharı difüzyon direnci µ = 542 µgm/Nh

Lifleri bağlayıcı özelliği olan bakalit ile imal edildiğinden  + 250 °C ye kadar kullanılabilmektedir. Daha yüksek sıcaklıklarda kullanıldığında bağlayıcı olan bakalit yandığından malzeme çözülerek özelliğini kaybetmektedir.

Yanmazlık sınıfı A dır. (Yanmaz Malzeme)

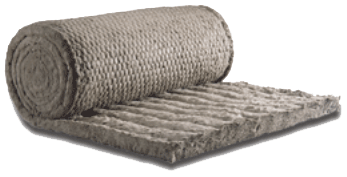

Taşyünü  ( Mineral Wool )

Bazalt taşının ergitilerek lifli hale getirilmesinden oluşur. Kullanım şekli ve yerine göre çeşitli yoğunluklarda Boru, Şilte ve Levha olarak üretilmektedir.

Isı iletkenlik değeri λ = 0,040 w/mK dır. (TS825)

Su buharı difüzyon direnci µ = 542 µgm/Nh

+ 700 °C ye kadar kullanılabilmektedir.

Yanmazlık sınıfı A dır. ( Yanmaz Malzeme )



Yoğunluk (Kg/m3)

Taş Yünü’nün Sıcaklıklara Göre Isı İletkenlik Değerleri

50°C

100°C

150°C

200°C

250°C

300°C

350°C

70 kg/m3

0,038

0,047

0,056

0,068

0,081

0,096

-

80 kg/m3

0,038

0,045

0,054

0,066

0,079

0,095

0,113

90 kg/m3

0,037

0,044

0,053

0,063

0,075

0,090

0,110

125kg/m3

0,037

0,043

0,050

0,059

0,068

0,078

0,089

150kg/m3

0,037

0,043

0,049

0,056

0,064

0,073

0,082



Seramik Yünü  ( Ceramic Fiber )

Seramik Fiberlerden Oluşmuş yüksek sıcaklıklarda kullanılan kulanım şekli ve yerine göre çeşitli yoğunluklarda Şilte, Keçe, Kumaş ve ip olarak üretilmektedir.

Isı iletkenlik değeri 800 °C de 128 kg/m3 λ = 0,20 w/mK dir.

Su buharı difüzyon direnci µ = 542 µgm/Nh

+ 1.500 °C ye kadar kullanılabilmektedir.

Yanmazlık sınıfı A dır. ( Yanmaz Malzeme)



Yoğunluk (Kg/m3)

Seramik Yünü’nün Sıcaklıklara Göre Isı İletkenlik Değerleri

200°C

400°C

600°C

800°C

100°C

 96 kg/m3

0,06

0,11

0,15

0,23

0,32

128 kg/m3

0,06

0,10

0,14

0,20

0,27

160 kg/m3

-

0,09

0,13

0,18

0,25



Cam Köpüğü ( Cellular Glass )

Petrokimya Kimya Oksijen LNG gibi tesislerin -200 c’de çalisan soguk izolasyon gerektiren hatlarinin yalitiminda uygulanan en ideal yöntemdir. Her çapta ve standart izolasyon kalinliklarinda üretilen iki parçadan olusan cam köpügü kullanilacak yüzey üzerine özel yapistiricisi ile yapistirilarak paslanmaz çemberler ile monte edilir.Monte edilen cam köpügünün üzeri özel mas tikler ve yardimci malzemeler ile kaplanarak buhar bariyeri saglanir.En son islem olarak dis kaplama materyali uygulanarak izolasyon bitirilir.



Levha ve boru şeklinde üretilir. Yüksek basınçlara dayanıklı olup su almaz ve geçirmez.

Isı iletkenlik değeri λ = 0,038 w/mK dir.

Su buharı difüzyon direnci 0 µgm/Nh

- 250°C  + 400 °C ye kadar kullanılabilmektedir.

Yanmazlık sınıfı Class 1 dir.



Poliüretan (Polyurethane)

Poliol’lerin İzosiyanat’lar ile girdikleri kimyasal reaksiyon sonucu oluşan polimerlerdir.

Yalıtımda kullanılan poliüretan köpükler uygulama alanına göre uygun poliol ile izosiyanat’ın yardımcı kimyasallar ile belli bir oranda karıştırılması sonucuyla elde edilir.Buna sert (rigid) poliüretanda denir.

Isı iletkenlik değeri λ = 0,025 w/mK dir.

Su buharı difüzyon direnci 20 µgm/Nh

- 160 °C + 110 °C ye kadar kullanılabilmektedir.

Yanmazlık sınıfı B 1 ve B 2  dir.

Poliüretan Köpük’ünün Sıcaklıklara Göre Isı İletkenlik Değerleri

+50 °C

+40°C

+30°C

+20°C

+10°C

0°C

-20°C

-40°C

-60°C

0,029

0,028

0,027

0,026

0,025

0,025

0,025

0,026

0,026



EPS Expanded Polysstyrene (Şişirilmiş Polistiren) Styropor

Polistiren hammaddesinin şişirilerek blok haline getirilmesi ve kullanım alanına göre levha ve boru olarak kesilmesi şeklinde üretilmektedir. Ambalaj malzemesi olarak çok yaygın olarak kullanılmaktadır.

Isı iletkenlik değeri λ = 0,040 w/mK dir.

Su buharı difüzyon direnci µ = 25 µgm/Nh

+ 70 °C ye kadar kullanılabilmektedir.

Yanmazlık sınıfı B 2 ( Normal Alev Alan )



EXP Extruded Polistiren Foamboard

Polistiren hammaddesinin ekstrüzyon işlemi ile elde edilir.Levha olarak kullanılmaktadır.

Isı iletkenlik değeri λ = 0,034 w/mK dir.

Su buharı difüzyon direnci µ = 0,15-0,075 µgm/Nh

+ 70 °C ye kadar kullanılabilmektedir.

Yanmazlık sınıfı B 1 dir. ( Zor Alev Alan )



Elastomerik Kauçuk Köpük ( Elastomeric Foam )

Sentetik kauçuk esaslı olup boru ve levha şeklinde üretilmiş olup esnek bir yapıya sahiptir. Kapalı gözenekli hücre yapısı sayesinde suya ve buhara karşı dirençlidir.

Isı iletkenlik değeri λ = 0,038 w/mK dir.

Su buharı difüzyon direnci µ = 0,25 µgm/Nh

+ 100 °C ye kadar kullanılabilmektedir.

Yanmazlık sınıfı class 1 dir.



Kalsiyum Silikat ( Calcium Silicate )

Levha ve boru şeklinde mineral esaslı izolasyon malzemesidir. Yüksek basınçlara dayanıklı olup yüksek sıcaklık izolasyonun‘da kullanılır.

Isı iletkenlik değeri λ = 0,055 w/mK dir.

Su buharı difüzyon direnci -

+ 1000 °C ye kadar kullanılabilmektedir.

Yanmazlık sınıfı Class 1 dir.



Perlit

Doğada bulunan volkanik kayanın granül hale getirilmesinden oluşmaktadır. Perlit 1000 c de alevle hacminin 30 katına kadar genleştirilebilmektedir. Perlit çimento kireç ve benzer malzemelerle karıştırılarak çeşitli amaçlar için kullanılabilmektedir.

Isı iletkenlik değeri λ = 0,050 w/mK dir.

Su buharı difüzyon direnci -

- 250 °C + 1000 °C ye kadar kullanılabilmektedir.

Yanmazlık sınıfı class 1 dir.



Fenol Köpüğü ( Phenolic Foam )

Formaldehit bakalitinin yardımcı maddeler katılarak oluşmasından elde edilir.Basınca az dayanıklıdır.Bünyesine hacminin yaklaşık % 10 kadar su alır.

Isı iletkenlik değeri λ = 0,028 w/mK dir.0

Su buharı difüzyon direnci µ = 10 µgm/Nh

- 150 °C + 100 °C ye kadar kullanılabilmektedir

Yanmazlık sınıfı class 1 dir.



Melamin Köpüğü ( Melamine Foam )

Yüksek ses yutuculuğu özelliği nedeniyle ses yalıtımı ve dekoratif amaçlı kullanılmaktadır.

Isı iletkenlik değeri λ = 0,034w/mK dir.

Su buharı difüzyon direnci µ = 10 µgm/Nh

+ 130 °C ye kadar kullanılabilmektedir.

Yanmazlık Sınıfı class 0 dır

Ses yutma katsayısı 0,30-1,10 arasındadır.



DIN 4102 ye Göre Yangın Sınıfı

A1: Yanmaz

A2: Yanmaz

B1: Zor Alev Alır

B2: Normal Alev Alır

B3: Kolay Alev Alır

Yalıtım Malzemesi

DIN 4102 ye Göre Yanmazlık Sınıfı

A1

A2

B1

B2

B3

Mineral Liftli Yalıtım Malzemesi

0

0

0





Extruded Polystytrene





0





Expanded Polystyrene





0





Elastomerik Kauçuk





0





Cam Köpüğü

0









Kalsiyum Silikat



0







Perlit



0

0

0



Fenol Köpüğü





0

0



Melamin Köpüğü

0









Poliüretan





0

0
